PEMBUBUTAN ULIR
Kali ini saya akan memposting tentang bagaimana cara untuk membuat ulir dengan menggunakan mesin bubut.
Tentunya bagi semua orang tidak asing lagi dengan istilah ulir
ulir adalah suatu alur yang berjalan mengelilingi penampang pada suatu benda silindris.
Dan kegunaan dari ulir sangat beragam, contoh nya:
-untuk pengikat sementara
-sebagai penggerak
-sebagai penahan beban
-dsb
Di dunia industri ulir terdapat banyak macamnya yang berdasarkan bentuk profil ulir. Contohnya
-ulir segitiga/metris
-ulir trapesium
-ulir segi empat
-ulir bulat
-ulir tanduk
-dsb
Sekarang saya akan memberi kan informasi tentang cara membuat ulir dengan mesin bubut.
pertama yang di lakukan yaitu siapkan benda kerja yang diameternya sesuai dengan diameter mayor ulir nya, jika tidak ada lakukan proses pembubutan agar ukuran benda tersebut sama seperti dengan diameter mayor ulirnya. Setelah itu siapkan alat potong pembuatan ulirnya dan setting alat potong tersebut agar center dengan sumbu mesin.
Pasang kan pahat pada toolpost, setelah itu setting otomatis ulir pada mesin bubut dengan melihat tabel yang terdapat pada mesin bubut tersebut, lalu atur tuasnya sesuai dengan kode yang terdapat pada tabel tersebut. jangan lupa untuk merubah rpm mesin ke putaran yang rendah, karena dalam pembuatan ulir, otomatis ulir berjalan sangat cepat bila kita menggunakan rpm yang tinggi. Maka dari itu kita menggunakan rpm yang rendah.
Setelah semuanya di atur putar spindel, tetapi otomatis ulir belum di aktifkan, dan lihat lead screw berputar atau tidak, jika tidak berarti tuas yang kita atur belum pas. Tuas dapat di ubah dengan catatan bila rpm di bawah 200.Lalu sentuhkan pahat ke benda kerja kemidian nol kan skala melintang. Setelah itu bebaskan pahat dengan compound slide.
matikan mesin.Lalu tuas otomatis ulir dinyalakan, dan nyalakan mesinnya.Kemudian eretan akan berjalan dan menyayat benda kerja. Saat telah mendekati batas ulirnya kita harus siap untuk merubah arah putaran dengan menaikkan switchbar dan menjauhkan pahat dengan eretan melintang di mundurkan.
Setelah sudah bebas dari benda kerja masukkan depth 0.2mm. Lakukan proses tersebut berulang ulang hingga depth yang di minta. Setelah itu cek ulir menggunakan plug thread gage bisa masuk atau tidak, bila bisa berarti proses pembubutan ulir selesai, bila belum tambahkan depthnya lagi hingga masuk.

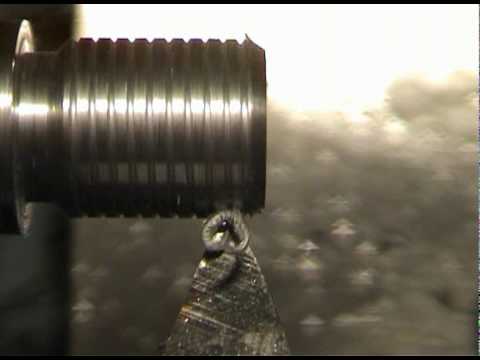

berikut contoh video nya
Sekian dahulu postingan saya, semoga dapat membantu agan" yang ingin mencari info tentang pembubutan ulir ini.
jangan lupa untuk coment yaa gannn....................... :D
:D"TIAP HARI LATIH DIRI PANTANG MUNDUR TERUS MAJU":D
